Da concept a produzione: schemi, layout multilayer, firmware embedded, supporto pre-compliance EMC. Per dispositivi medicali certificati e strumentazione di precisione.
Entriamo nel progetto dal concept: definiamo insieme al cliente architettura, vincoli regolatori, scelte di piattaforma e roadmap di certificazione. Lo facciamo perché sappiamo che ogni decisione precoce condiziona quello che succede 18 mesi dopo in audit.
Sviluppiamo schemi e layout di circuiti stampati multilayer, dalle configurazioni più semplici fino a stack-up complessi con impedenza controllata e tecnologie HDI a microvie.
Dalle MCU 8-bit (HC08, PIC, AVR) alle architetture 32-bit ARM, RISC-V e DSP, sviluppiamo firmware in C, C++ e assembly. Scegliamo bare-metal o RTOS (FreeRTOS, Zephyr) in base ai vincoli di real-time, footprint e complessità applicativa.
Spectrum analyzer, sonde di corrente e differenziali, oscilloscopi a larga banda, logic analyzer. Identifichiamo e mitighiamo le criticità EMC durante lo sviluppo, riducendo i cicli di pre-compliance presso laboratori certificati. Non sostituiamo i laboratori EMC accreditati per la compliance finale.
Bring-up hardware e debug firmware con JTAG/SWD, logic analyzer, analisi di segnale a basso livello. Validazione funzionale, integrazione driver, test di carico in condizioni realistiche prima del rilascio.
Sviluppo conforme a MDR, IEC 60601, IEC 61010 con produzione della documentazione tecnica a supporto delle pratiche di marcatura CE, submission FDA 510(k) e sistemi qualità ISO 13485. Il nostro DMS/QMS interno (Alfresco + OpenProject + Wiki.js) può essere messo a disposizione del cliente per submission regolatorie.

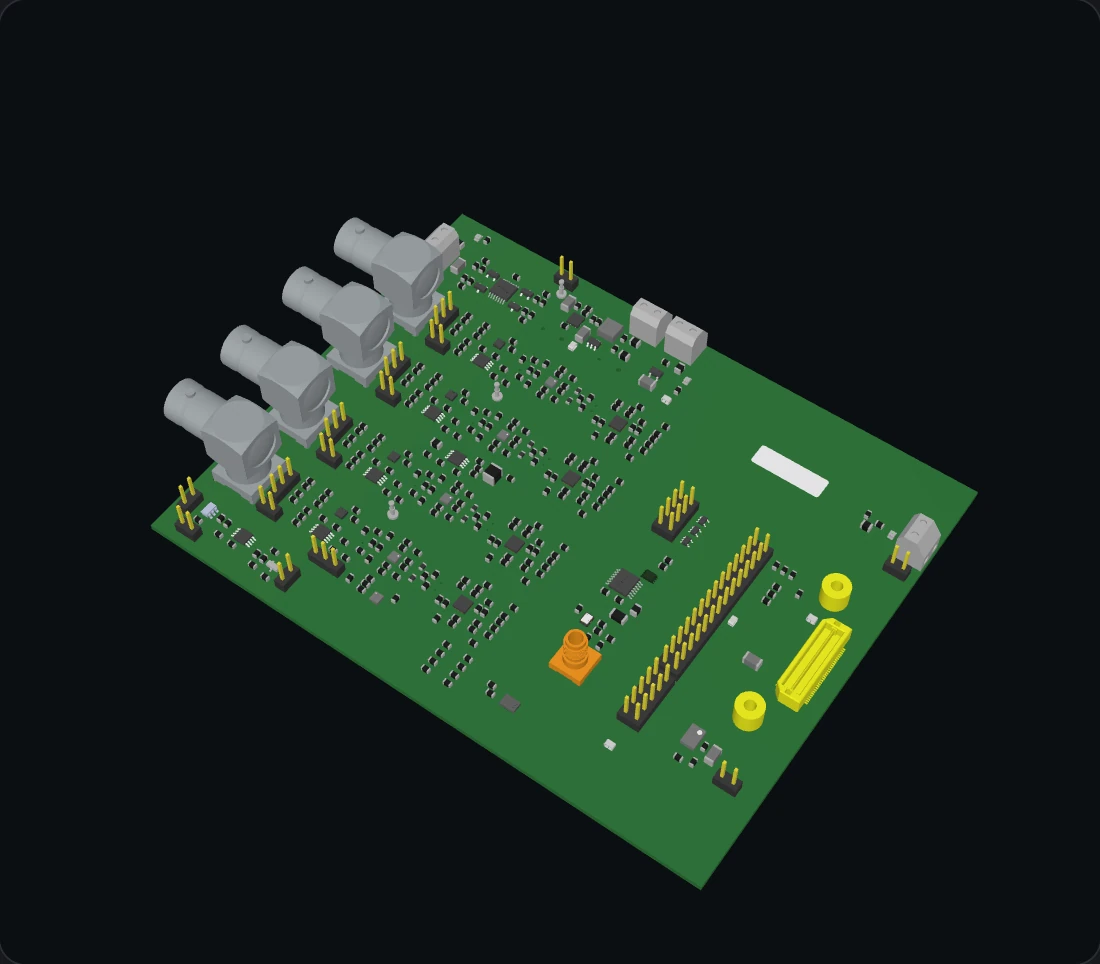

3D Front-end per sensori piezoelettrici IEPE a quattro canali campionati in simultanea — la condizione per leggere un accelerometro triassiale senza sfasare gli assi. Conversione a 24 bit su 20 kHz di banda, fino a 400 kSPS per canale, ingresso ±10 V in AC con eccitazione da 3,5 mA e boost non isolato a bordo. Rileva la rottura del cavo e il corto sul sensore.
Vista 3D non disponibile su questo dispositivo: aprila da desktop.
3D Scheda di controllo motori per un sistema di stabilizzazione robotica. Bus CAN, MCU ESP32 con Wi-Fi e BLE, audio I²S, IMU 6-DOF con sensor fusion e controllo LED dimmerabile.
Vista 3D non disponibile su questo dispositivo: aprila da desktop.
ESP32-S3, controllo motori brushless via CAN-FD, doppia IMU industriale per sensor fusion ridondante, stepper driver low-noise, sincronizzazione video GENLOCK.
Approfondisci → PROGETTO ATTIVO · NDA Industriale · NDAESP32-S3 + FreeRTOS static allocation (zero heap), bus CAN verso motori BLDC, sensor fusion con filtri ESKF/EKF, stima cinematica e compensazione del backlash.
Approfondisci → PROGETTO ATTIVO · NDA Strumentazione professionale · NDAESP32-S3 con stack BLE NimBLE, integrazione input a trackpad, logging USB CDC, firmware C/C++ su FreeRTOS.
Approfondisci → PROGETTO ATTIVO · NDA Scientifico · edge AI · NDASTM32N6 con NPU integrata per inferenza AI a bordo, sensore CMOS, pipeline video real-time, link wireless, micro edge AI technology ad alte prestazioni.
Approfondisci → Medicale audiologico · CE-MDR · IEC 60645Catena analogica ultra low-noise, trasduttori calibrati, codec audio 24-bit multi-canale, architettura modulare
Approfondisci → Medicale ENT · CE-MDRPilotaggio LED ad alta potenza sincronizzato con audio glottico, controllo fase, dimming PWM ad alta frequenza
Approfondisci → Medicale audiologico oggettivo · CE-MDRFront-end biopotenziali sub-microvolt, ADC 32-bit, check di impedenza in-circuit, reiezione di modo comune
Approfondisci → Medicale imaging · CE-MDRSensor CMOS compatto, illuminazione LED bianca + NIR, output digitale ad alta velocità
Approfondisci → Industriale opto-meccanicoDoppio canale stepper, microstepping a 256×, compensazione backlash, controllo coppia closed-loop
Approfondisci → Industriale / automotiveSoC Wi-Fi/BLE + doppia IMU 6-DOF, fusion EKF, comunicazione CAN, alimentazione automotive-grade
Approfondisci →Requisiti normativi, vincoli costo/dimensione
LTspice per analog path, SI simulation per high-speed
PCB layout, prototipi rapidi via PCB house EU
Drivers, integration test, validation
Debug EMC, documentazione, supporto verso lab di compliance esterni
Documentazione di produzione, file Gerber/BOM/CPL versionati, validazione dei prototipi pre-serie, supporto al setup produttivo presso EMS scelto dal cliente o coordinato da noi su richiesta.
Dai nostri progetti reali nascono strumenti open source che pubblichiamo perché altri progettisti possano usarli. Sono dimostrativi — non sostituiscono i tool di compliance — ma incarnano il nostro modo di affrontare i calcoli di progetto.
Carica i file Gerber + drill di una PCB (multi-file o .zip) e visualizzane i layer composti, con pour e clearance resi correttamente.
Decodifica e costruisci i Power Data Object USB-PD: incolla i PDO esadecimali e leggi tensioni, correnti e profili PPS/EPR — o genera il PDO dai valori, pronto per il firmware.
Proto v0.1 · Apri ↗Calcola la banda di un'interfaccia camera MIPI CSI-2: da risoluzione, frame rate e profondità di bit ottieni il data rate richiesto e verifichi se le lane lo reggono.
Proto v0.1 · Apri ↗Calcola i condensatori di carico per un quarzo dal CL di datasheet e dalle capacità parassite — il dettaglio che fa partire (o sballare) il clock.
Proto v0.1 · Apri ↗Dal clock della periferica e dal baud target ottieni divisore, baud reale ed errore % — e scopri se la tua UART comunica davvero o sfallisce sui frame.
Proto v0.1 · Apri ↗Parliamo del tuo concept. Risposta entro 2 giorni lavorativi.
